صمامات الموازنة

تتضمن مجموعة صمامات الموازنة الثابتة من هاترسلي صمامات تنظيم مزدوجة وصمامات تنظيم مزدوجة ذات فتحة ثابتة. يوفر تصميم الفتحة الثابتة المتكامل دقة أكبر من صمامات تصميم الفتحة المتغيرة، ويجعل الإعداد أسهل ويتضمن عددًا أقل من الوصلات مما يؤدي إلى انخفاض تكاليف التركيب. تتوفر صمامات الموازنة الثابتة من هاترسلي في إصدارات متوسطة ومنخفضة التدفق، وتوفر تحكمًا إيجابيًا في التدفق في جميع إعدادات عجلة اليد.

ONE VALVE SYSTEM (MEASUREMENT AND REGULATION AT ONE POINT)

Commissioning Set Components

VARIABLE ORIFICE DOUBLE REGULATING VALVES

الشكل 631

نقاط اختبار الضغط القياسية (الحد الأقصى 120 درجة مئوية)

BS 7350

عند تركيبها على أجهزة القياس والمصافي، يتم تزويد نقاط الاختبار بحافظات غطاء باللونين الأحمر والأزرق لتحديد المنافذ العلوية والسفلية. وهذا يلبي متطلبات BS 7350.

مجسات الاختبار

يوصى بوضع مادة تشحيم سيليكونية على عمود المجس قبل إدخاله. نقاط اختبار Hattersley Figure 631 هي منتجات معتمدة من WRAS ومدرجة في دليل تجهيزات المياه والمواد.

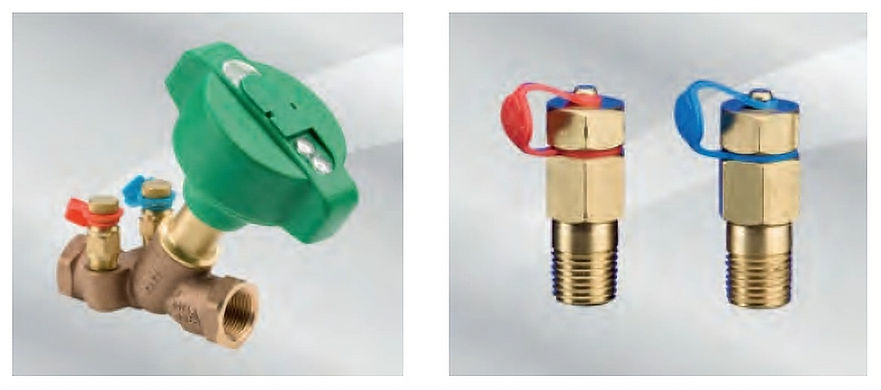

Fig. 631 Standard Pressure Test Points (max 120°C)

الشكل 1000

محطات قياس النحاس DZR

المميزات والفوائد

• قياس دقيق وصحيح، يتوافق مع BS 7350:1990

• مادة مقاومة لإزالة الزنك تمنع التشقق والتآكل ونمو الفطريات

• جهاز قياس التدفق مناسب للأنظمة التي تم فيها تحديد حجم الأنابيب على أساس أن خسائر الاحتكاك في الأنابيب تتراوح بين 100 إلى 400 باسكال/متر

• معتمد من WRAS للاستخدام مع مياه الشرب حتى 85 درجة مئوية

• مزود بنقاط اختبار حمراء وزرقاء لتحديد المنفذ العلوي والسفلي

• دقة قياس التدفق ±5%

الرسم ثلاثي الأبعاد

الشكل 1000L و 1000M

محطات قياس التدفق المنخفض والمتوسط من DZR Brass

المميزات والفوائد

• قياس دقيق وصحيح، يتوافق مع BS 7350:1990

• مادة مقاومة لإزالة الزنك تمنع التشقق والتآكل ونمو الفطريات

• معتمد من WRAS للاستخدام مع مياه الشرب حتى 85 درجة مئوية

• مزود بنقاط اختبار حمراء وزرقاء لتحديد المنفذ العلوي والسفلي

• دقة قياس التدفق ±5%

الرسم ثلاثي الأبعاد

Fig. 1000L & 1000M DZR Brass Low & Medium Flow Metering Stations

Fig. 1000L & 1000M DZR _ Dimensional Drawing

الشكل 1432، 1432L، 1432C، 1432LC

صمام تنظيم مزدوج من البرونز

المميزات والفوائد

• يوفر تنظيم تدفق دقيق وصحيح

• سهل التشغيل باستخدام عجلة يدوية ومؤشر رقمي

• جسم برونزي قوي لعمر خدمة طويل

• معتمد من WRAS للاستخدام مع مياه الشرب حتى درجة حرارة 85 درجة مئوية.

• التحكم الإيجابي في التدفق في جميع إعدادات عجلة اليد

الرسم ثلاثي الأبعاد

Fig. 1432, 1432L, 1432C, 1432LC Bronze Double Regulating Valve

Fig. 1432, 1432L, 1432C, 1432LC _ Dimensional Drawing

الشكل 1732، 1732M، 1732L، 1732C، 1732MC، 1732LC

صمام تنظيم مزدوج بفتحة ثابتة من البرونز (FODRV)

المميزات والفوائد

• يوفر تنظيم تدفق دقيق وصحيح

• سهل التشغيل باستخدام عجلة يدوية ومؤشر رقمي

• فتحة متكاملة ونقاط اختبار - لا حاجة إلى صمام DRV ومحطة قياس منفصلة

• معتمد من WRAS للاستخدام مع مياه الشرب حتى درجة حرارة 85 درجة مئوية.

• التحكم الإيجابي في التدفق في جميع إعدادات عجلة اليد

• يوفر FODRV دقة ± 5% في جميع الإعدادات، لتنظيم التدفق والقياس الدقيق

Fig. 1732, 1732M, 1732L, 1732C, 1732MC, 1732LC Bronze Fixed Orifice Double Regulating Val

الرسم ثلاثي الأبعاد

Fig. 1732, 1732M, 1732L, 1732C, 1732MC, 1732LC _ Dimensional Drawing

الشكل M2000

محطات قياس الفولاذ المقاوم للصدأ

المميزات والفوائد

• تصميم مضغوط ورقيق ليتناسب مع المساحات الضيقة

• قياس التدفق الدقيق

• مزود بنقاط اختبار حمراء وزرقاء لتحديد المنفذ العلوي والسفلي

• دقة قياس التدفق عند السرعات العادية هي ±5%

• معتمد من WRAS لتطبيقات مياه الشرب بأحجام DN65 إلى DN150

الرسم ثلاثي الأبعاد

Fig. M2000 Stainless Steel Metering Stations

الشكل M2000

محطات قياس الفولاذ المقاوم للصدأ

المميزات والفوائد

• تصميم مضغوط ورقيق ليتناسب مع المساحات الضيقة

• قياس التدفق الدقيق

• مزود بنقاط اختبار حمراء وزرقاء لتحديد المنفذ العلوي والسفلي

• دقة قياس التدفق عند السرعات العادية هي ±5%

DIMENSIONAL DRAWING

الشكل M3000

محطات قياس الفولاذ المقاوم للصدأ

المميزات والفوائد

• تصميم رقاقة مضغوطة لتناسب بين الحواف

• قياس التدفق الدقيق

• مزود بنقاط اختبار حمراء وزرقاء لتحديد المنفذ العلوي والسفلي

• دقة قياس التدفق عند السرعات العادية هي ±5%

الرسم ثلاثي الأبعاد

Fig. M3000 Stainless Steel Metering Stations

الشكل MH733 / MHA733

صمام تنظيم مزدوج (DRV)

المميزات والفوائد

• تتيح ميزة التنظيم المزدوج استخدام الصمام للعزل وإعادة فتحه إلى موضعه المحدد مسبقًا للحفاظ على معدل التدفق المطلوب

الرسم ثلاثي الأبعاد

Fig. MH733 / MHA733 _ Dimensional Drawing

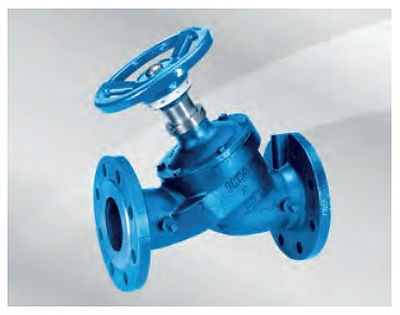

Fig. MH733 / MHA733 Double Regulating Valve (DRV)

MH737 / MHA737

صمام تنظيم مزدوج ذو فتحة متغيرة (VODRV)

المميزات والفوائد

الرسم ثلاثي الأبعاد

MH737 / MHA737 Variable Orifice Double Regulating Valve (VODRV)

الشكل MH739 / MHA739

صمام تنظيم مزدوج ذو فتحة متكاملة ثابتة (FODRV)

المميزات والفوائد

• صمامات كروية أحادية الوحدة على شكل حرف Y تتضمن لوحة فتحة متكاملة لتشكيل وحدة قياس تدفق ذات فتحة ثابتة مع قدرة تنظيم وعزل

• دقة قياس التدفق هي ±5% في جميع مواضع الفتح للصمام وفقًا للمواصفة BS 7350: 1990

• يستخدم بشكل أساسي في الحقن أو الدوائر الأخرى التي تتطلب صمام تنظيم مزدوج لموازنة النظام

• طلاء خارجي مطلي بالإيبوكسي لتحسين المتانة

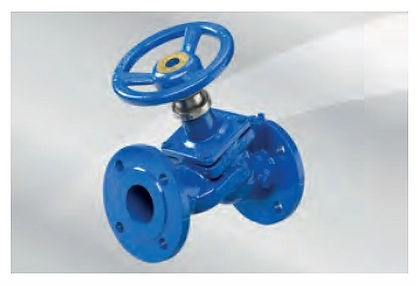

Fig.MH739 / MHA739 Fixed Integral Orifice Double Regulating Valve (FODRV)

الرسم ثلاثي الأبعاد

Fig.MH739 / MHA739 _ Dimensional Drawing

الشكل 973 و 973G

حديد مطيل مع خاصية التنظيم المزدوج

المميزات والفوائد

• مواد هيكل حديدية قوية لعمر خدمة طويل

• تنظيم التدفق الدقيق

• مزود بحامل كامل – سهل التركيب والتشغيل

• التحكم الإيجابي في التدفق في جميع الإعدادات

الرسم ثلاثي الأبعاد

Fig. 973 & 973G Ductile Iron with Double Regulating Feature

الشكل 4923 والشكل 4923G

صمامات تنظيم الفراشة المزدوجة

المميزات والفوائد

• أجسام صمامات قوية مصنوعة من الحديد المطاوع لضمان عمر خدمة طويل

• أقراص من الفولاذ المقاوم للصدأ كمعيار

• مناسب لمجموعة واسعة من درجات الحرارة من -10 درجة مئوية إلى 120 درجة مئوية

• مزود بمسامير كاملة للتثبيت الآمن

• مصنفة إلى PN25

• خيارات مشغل الرافعة وعلبة التروس

Fig. 4923 & Fig. 4923G Butterfly Double Regulating Valves

الرسم ثلاثي الأبعاد

Fig. 4923 & Fig. 4923G _ Dimensional Drawing
